Il PCB rigido-flessibile con sensore chiave laterale per telefono cellulare Honflex è una soluzione elettronica avanzata che combina i tradizionali tasti laterali meccanici con tecnologie PCB e FPC rigido-flessibili all'avanguardia. Progettato per produttori e acquirenti di smartphone, supporta il rilevamento della pressione, il feedback tattile e il riconoscimento delle impronte digitali. Questo componente principale consente design ultrasottili, leggeri, impermeabili e antipolvere, garantendo allo stesso tempo un'estetica perfetta e un'elevata affidabilità per i moderni dispositivi mobili.
Area rigida: progettata per il montaggio di chip sensore essenziali (ad esempio circuiti integrati di rilevamento della pressione), circuiti di controllo, connettori e altri componenti che richiedono un supporto meccanico stabile.
Area flessibile: funge da ponte che collega l'area dei tasti laterali alla scheda madre, in grado di piegarsi. Ancora più importante, quest'area stessa può essere progettata come un'area di rilevamento flessibile che rileva direttamente la pressione.
Area di irrigidimento/pulsante: nei punti che richiedono un contatto esterno, vengono generalmente posizionati fogli di acciaio inossidabile o rinforzi FR4. Questi trasmettono la pressione delle dita, forniscono un chiaro supporto fisico e prevengono danni al circuito stampato.
Alta sensibilità e tocco 3D: utilizza circuiti di rilevamento capacitivo progettati con precisione che supportano il rilevamento della pressione e il riconoscimento dei gesti. Gli utenti possono eseguire azioni come la regolazione del volume o l'accensione/spegnimento semplicemente toccando aree specifiche sulla parte centrale del telefono, offrendo un'esperienza tattile moderna.
Sottigliezza e flessibilità estreme: lo spessore della sezione flessibile può essere controllato entro 0,1 mm, adattandosi perfettamente ai contorni curvi del telaio centrale del telefono. Le sezioni rigide ospitano circuiti integrati driver e componenti passivi, ottenendo un'elevata integrazione e risparmiando spazio interno.
Elevata affidabilità e tenuta: basato su un design senza aperture meccaniche, combinato con la tecnologia di schermatura EMI e strati di copertura impermeabili, l'area dei tasti laterali raggiunge il grado di impermeabilità IP68. Questo design previene efficacemente falsi allarmi e interferenze di segnale, migliorando l'integrità strutturale complessiva del telefono.
Struttura del prodotto: costruzione rigido-flessibile 1+N+1 o 2+N+2
Spessore del pannello: area flessibile: 0,12 mm ± 0,02 mm; Area rigida: 0,3 mm - 0,6 mm
Larghezza/spazio minimo della linea: 0,05 mm/0,05 mm
Tipo di sensore: rilevamento capacitivo a capacità reciproca/autocapacità
Temperatura operativa: da -40°C a +85°C

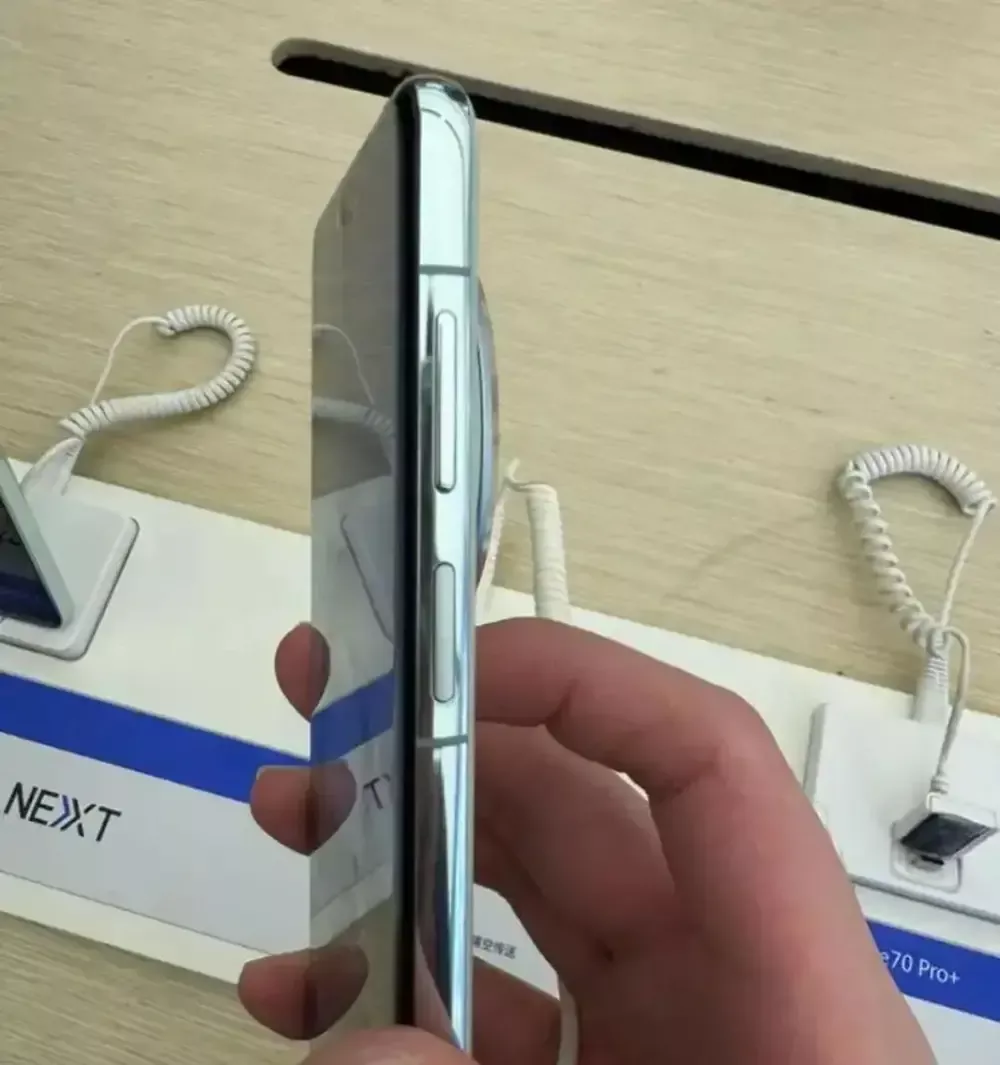

Questo prodotto è adatto principalmente per i pulsanti di accensione laterali, i pulsanti del volume e i pulsanti laterali da gioco negli smartphone di punta, nei telefoni robusti e nei telefoni pieghevoli.
Siamo specializzati nella fornitura di soluzioni di schede rigide-flessibili leader del settore per applicazioni di rilevamento dei tasti laterali mobili. Offriamo non solo prodotti standardizzati ad alta affidabilità, ma possediamo anche forti capacità di progettazione collaborativa, ottimizzazione della simulazione e sviluppo personalizzato. Supportati da una profonda esperienza nell'elaborazione di circuiti di precisione, nella scienza dei materiali e nell'analisi dell'integrità del segnale, collaboriamo a stretto contatto con i clienti per fornire supporto all'intero processo, dalla progettazione concettuale alla produzione di massa, su misura per progetti ID specifici e architetture di impilamento. Ci impegniamo a sfruttare l'ingegneria innovativa per aiutare i clienti a superare i limiti dello spazio e delle prestazioni degli smartphone, rendendoci il tuo partner fidato per i componenti principali.
1. Che cos'è un PCB rigido-flessibile con sensore chiave laterale per telefono cellulare Honflex?
Si tratta di un PCB ultrasottile e ad alta precisione che combina circuiti rigidi e flessibili, sostituendo i tasti laterali meccanici con funzioni sensibili alla pressione, tattili e impermeabili.
2. Quali funzionalità offre?
Le schede Honflex offrono design leggeri, senza giunture, resistenti alla polvere e all'acqua con elevata affidabilità e rilevamento delle impronte digitali opzionale.
3. Chi può usarlo?
Produttori di smartphone, ODM e fornitori di componenti alla ricerca di soluzioni con tasti laterali durevoli e precise.
4. È disponibile la personalizzazione?
Sì, Honflex supporta progetti su misura per dimensioni, forma, funzione del sensore e integrazione con dispositivi mobili.
5. Perché scegliere Honflex?
Grazie all'esperienza nella progettazione ad alta densità, nella precisione a livello di micron e nella co-simulazione termo-meccanica-elettrica, Honflex garantisce un'elevata integrità del segnale e una qualità globale di livello brand.
